參數
型號 | HRB-1300F | HRB-1450F | HRB-1600F | ||
最大過紙尺寸 | 1300x1200mm | 1450x1200mm | 1600x1200mm | ||
最小過紙尺寸 | 600x600mm | ||||
面紙克重 | 150-600gsm | ||||
底紙克重 | A/B/C/E/F/G 2ply flute | ||||
貼合精度 | 1.5mm | ||||
最高速度 | 6000pcs/h | ||||
面紙臺高度 | 1600mm | ||||
面紙臺承重 | 1500kg | ||||
底紙臺高度 | 400mm | ||||
總功率 | 20kw | ||||
外形尺寸 | 15x2.2x2.6m | 15x2.4x2.6m | 15x2.5x2.6m | ||
機器重量 | 5000kg | 5500kg | 6000kg | ||
為了確保機器平穩使用,請將設備連接地線

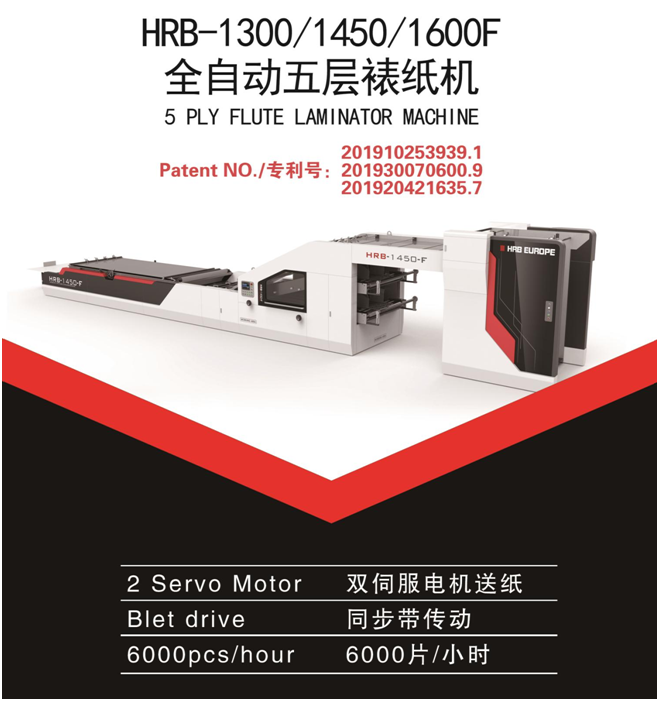

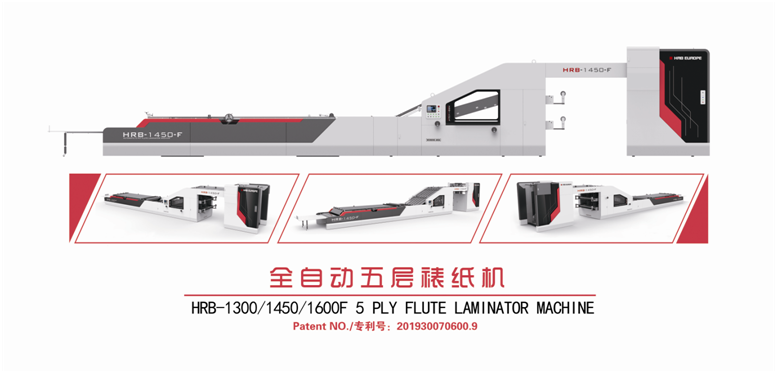

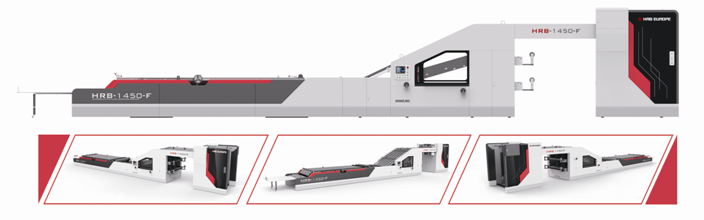

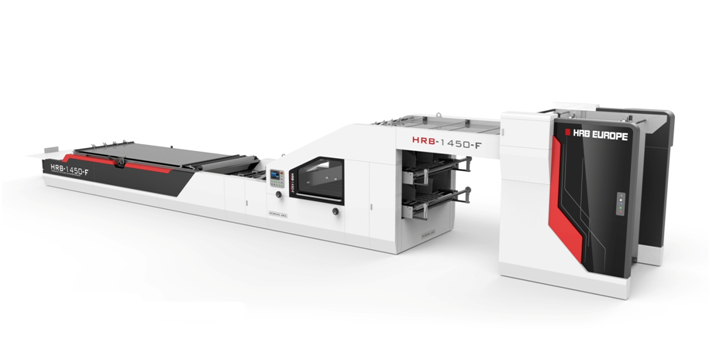

HRB-F系列全自動多層槽紋層壓機由自動面紙?zhí)嵘?,面紙輸送段,雙底紙同步或異步輸送段,雙底紙定位段,循環膠合段,壓段,輸送段和自動收集組成。部分。適用于將印刷紙層壓到厚度大于350gsm的瓦楞紙板或紙板上,具有高精度和高速度的特點。是國內外各類包裝公司理想的復合機
1.面紙輸送部分采用先進的四吸,四輸送,在高壓真空泵的幫助下,可有效地輸送面紙180-600gsm。將手輪放置在面紙堆裝載部分上的位置使得裝載動作更加準確,同時便于底紙裝載。固定在面紙裝載部分的限位開關使向上移動動作更加準確。
2.輸送帶,壓輥和自動切割都有助于面紙輸送。壓輥采用印刷機專用輥筒,可有效輸送厚紙和薄紙。防卷曲結構有助于同時輸送面紙。
3.底部送紙部分均采用高強度,高摩擦力的真空吸帶,可實現不間斷送料。本節配備的旋轉紙張支架可以進給長紙張。
4.底部送料部分的滾花輥確保機器在高速運轉時穩定運行。
5.底部送紙部分采用追逐式和高速軸流風扇差動定位系統。您可以在不停止機器的情況下調整前后位置。同步槽設計可以在小范圍內控制底部進紙;當機器高速運轉時,追逐可以確保良好的底板進給。
6.上膠系統有液體感應裝置,相應供應膠水,可循環使用,膠水成本大大降低。
7.本機膠合系統是網紋輥和橡膠膠均勻輥的組合,其中橡膠膠均勻輥采用芯結構設計,采用差速膠合方法,使膠水均勻,提高膠合質量。一平方米平均使用25-35克膠水,降低成本,提高層壓紙板質量。
8.底紙和面紙均采用前彈性套準,無需重新調整大小紙張。智能控制系統可以在機器運行時自動調整面紙位置。前部件上的數字儀表可以使前部調整范圍達到0.1mm。
9.光電探測器有助于準確傳輸頂部或底部紙張。
10.槽鋼定位輪使用壽命長,易于清潔。
11.層壓單元上配有雙預壓輥。
12.在底部供紙系統上應用自動阻尼系統,以防止層壓板的彎曲。
13.機器上裝有兩臺差速的壓力輸送機,以防止氣泡和膠合失效問題。
14.浮動式壓力輸送機可以根據紙板厚度調節壓力。壓制紙板堅固且堅固。
15.自動收集裝置可有效降低勞動強度。
16.所有電氣元件均為進口;PLC和HMI控制系統安全可靠。根據人體工程學設計,機器上配備了許多控制旋鈕,使您可以在不同的位置控制機器;機器速度由變頻器控制,使機器運行穩定。
17.機器采用進口同步帶和齒輪傳動,效率高,噪音低,運行平穩。生產成本低,維護方便。
